REBOBINADO CONTINUO DE ALTA VELOCIDAD
ULTRA-GRANDE-650
Diseñada para producción de alto rendimiento de papel higiénico, toalla de cocina y rollos institucionales.
- 650 M/MIN
- Velocidad de máquina*
- 600 M/MIN · 35 LOGS/MIN
- Velocidad de operación*
- 1500–3600 MM
- Ancho de bobina madre
DE LA BOBINA MADRE AL PRODUCTO TERMINADO.
REBOBINADORA · ACUMULADOR · SIERRA DE LOGS DE ALTA VELOCIDADUNA LÍNEA INTEGRADA DE CONVERSIÓN
01 · RENDIMIENTO
- 650
- m/min de velocidad de máquina*
- 600
- m/min de velocidad de operación*
- 35
- logs/min
- 1500–3600
- mm de ancho de bobina madre
- Ø90–Ø355
- mm de diámetro de rollo terminado
- 1–3 CAPAS
- Papel de 14–30 gsm
*Según configuración.
02 · APLICACIONES
¿QUÉ VAS A PRODUCIR?
PAPEL HIGIÉNICO
Rollos de consumo a partir de papel de 1–3 capas y 14–30 gsm. Diámetro exterior del rollo terminado Ø90–Ø355 mm y mandril interior Ø35–Ø80 mm.
TOALLA DE COCINA
Producción con paso de perforación variable y configuraciones disponibles de gofrado, laminación e impresión.
INSTITUCIONAL / JRT
Producción de rollos institucionales y JRT sobre la misma plataforma Grande.
PAPEL HIGIÉNICO + TOALLA DE COCINA
Ambos productos en una sola línea. El paso de perforación variable y la longitud de corte variable mediante servocontrol cubren los dos formatos, con diámetro exterior del rollo terminado de Ø90 a Ø355 mm y mandril interior de Ø35 a Ø80 mm. Gofrado, laminación e impresión 1–2 colores están disponibles como opciones.
PAPEL HIGIÉNICO + INSTITUCIONAL / JRT
Rollos de consumo e institucionales sobre la misma plataforma Grande. La rebobinadora convierte papel de 1–3 capas y 14–30 gsm en ambos casos, y la sierra corta a longitud variable a partir de logs de 1500 a 3600 mm y Ø90–Ø150 mm.
TOALLA DE COCINA + INSTITUCIONAL / JRT
Producción de toalla de cocina y JRT a partir de las mismas bobinas madre, de 1500 a 3600 mm de ancho. El paso de perforación variable y la longitud de corte variable definen cada formato, con dos o tres desbobinadores jumbo disponibles.
03 · INTELIGENCIA EN MÁQUINA
ULTRA VOICE
LA LÍNEA HABLA. EL OPERADOR ACTÚA.
ULTRA VOICE es un agente de voz integrado en la máquina que se comunica directamente con los operadores a través de los altavoces de la línea.
Anuncia condiciones de la línea, guía procedimientos operativos y ofrece instrucciones paso a paso mientras la producción continúa.
PATENTE EN TRÁMITE
“La bobina madre 2 se está agotando. Prepare la siguiente bobina mientras la línea continúa funcionando.”
ALERTAS DE LÍNEA EN TIEMPO REAL
Las condiciones relevantes de la máquina llegan directamente al operador.
PROCEDIMIENTOS GUIADOS
Guía por voz paso a paso para procedimientos de operación y producción.
ASISTENCIA MANOS LIBRES
La información llega al operador sin necesidad de detenerse para buscar en menús o manuales.
04 · INGENIERÍA
CONTROL A ALTA VELOCIDAD
El control por servomotores y el paso de perforación variable permiten configurar la conversión para alta velocidad de operación. La rebobinadora trabaja con papel de 1–3 capas y 14–30 gsm.
DE LA ACUMULACIÓN AL CORTE
El acumulador alimenta la sierra de logs a hasta 35 logs/min. La sierra alcanza 230 cortes/min de velocidad de máquina, cuatro rollos por corte y longitud de corte variable mediante servocontrol.
05 · VIDEOS

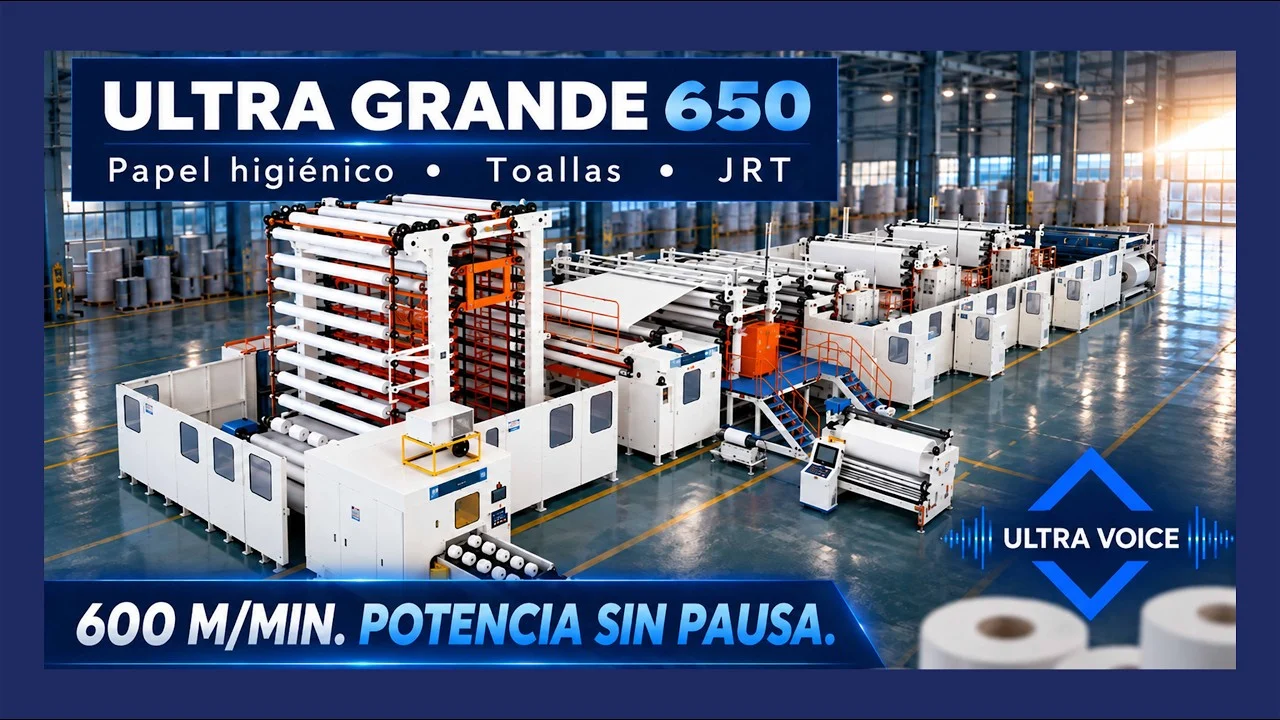

GRANDE EN PRODUCCIÓN
La actual ULTRA-GRANDE-650 evoluciona las plataformas Grande 600 y Grande 625 que aparecen en los videos de producción seleccionados.
Al reproducir este vídeo, su navegador se conectará con YouTube, que puede utilizar cookies o almacenamiento similar. Consulte nuestra Política de Privacidad.
06 · ESPECIFICACIONES TÉCNICAS
ESPECIFICACIONES TÉCNICAS
Descargar ficha técnicaREBOBINADORA
| Aplicación | Productos de consumo o JRT / institucionales |
|---|---|
| Ancho de bobina madre | 1500–3600 mm |
| Diámetro de bobina madre | Ø2500 mm |
| Diámetro interior del mandril de bobina madre | 3 in / 76 mm; otras medidas configurables |
| Velocidad de máquina | 650 m/min, según configuración |
| Velocidad de operación | 600 m/min · 35 logs/min, según configuración |
| Diámetro exterior del rollo terminado | Ø90–Ø355 mm |
| Paso de perforación | Variable |
| Diámetro interior del mandril del rollo terminado | Ø35–Ø80 mm |
| Papel de conversión | 1–3 capas · 14–30 gsm |
| Potencia instalada | Motor AC 25–100 HP, según opciones |
ACUMULADOR
| Longitud de log | 1500–3600 mm |
|---|---|
| Diámetro exterior de log | Ø90–Ø150 mm |
| Capacidad efectiva | Según especificación del cliente |
| Velocidad de carga | 35 logs/min |
| Potencia instalada | Motor AC 1 HP × 2 |
SIERRA DE LOGS DE ALTA VELOCIDAD
| Longitud de log | 1500–3600 mm |
|---|---|
| Diámetro exterior de log | Ø90–Ø150 mm estándar |
| Longitud de corte | Variable · servocontrol |
| Velocidad de máquina | 230 cortes/min · 4 rollos/corte |
| Velocidad de operación | 200 cortes/min · 4 rollos/corte |
| Diámetro exterior del rollo terminado | Ø90–Ø150 mm |
| Diámetro exterior de cuchilla | Ø610 mm |
| Potencia instalada | Motor AC 5 HP × 1 · VS 5 HP × 1 · AC 1/2 HP × 1 |
OPCIONES
La selección final de equipos y las especificaciones técnicas se confirman con Ingeniería ULTRA.
CONFIGURA TU LÍNEA GRANDE 650.
Indícanos producto, ancho de bobina madre, producto terminado, producción objetivo y requisitos de empaque posteriores.
